Верхний
предел измерений Давления
|
16.0 МПа
|
|
Интервал
рабочих температур для
преобразователя PN-100
|
-10°C...+60°C
|
|
Интервал
рабочих температур для корпуса
чувствительного элемента датчика PS-16
|
+10°С...+300°С
|
|
Изменение напряжения
на выходе преобразователя
|
0 ... 5 V
|
|
Нагрузочное
сопротивление преобразователя PN-100
|
2 ... 3 кОм
|
|
Наибольшее
отклонение действительной
характеристики от номинальной
Статической характеристики
|
+0.5 %
|
|
Предел
допускаемой основной Погрешности
|
+ 1 %
|
|
Напряжение
питания Преобразователя PN-100
|
= 24 + 0.72 V
|
|
|

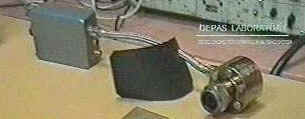

PS-16
ДАТЧИК ДАВЛЕНИЯ ГАЗОВ В ЦИЛИНДРЕ ДИЗЕЛЯ
Датчик разработан для
морских систем периодического контроля.
Принцип преобразования сигнала давления -
емкостной. В одном корпусе находятся
преобразователи сигналов PS-16 и
вибродатчика VS-20. На передней панели
корпуса преобразователя находится жестко
присоединенный армированный кабель
датчика PS-16, разъем вибродатчика VS-20 и
индикатор для дистанционной передачи
команд помощнику инженера, при
индицировании.
Основная погрешность
преобразователя g, выражена в процентах от
верхнего предела измерений выходного
параметра
|
|
VS-20
ВИБРОДАТЧИК
Предназначен для
определения фазовых характеристик
топливоподачи и газораспределения. Метод
преобразования сигнала для окончательной
обработки - двухполупериодное
детектирование.
|
Диапазон измеряемых
частот:
|
|
|
- полный
|
240..19000Гц
|
|
- при перестройке
фильтра
|
7000..14000Гц
|
|
Неравномерность АЧХ
|
4 dB
|
|
Ширина полосы
пропускания Преобразователя
|
1000Гц
|
|
Номинальный уровень
Сигнала на выходе
|
6 V
|
|
Диапазон рабочих
температур
|
+5..+85°С
|
|
Напряжение питания
|
= 24 + 0.72 V
|

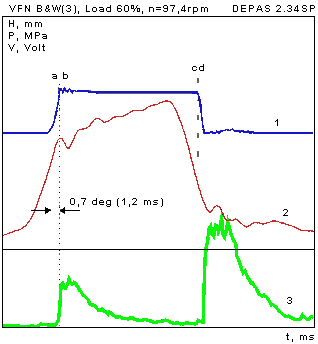

Фазовый анализ топливоподачи:
1. диаграмма перемещения иглы форсунки (индуктивный
датчик для лабораторных исследований);
2. диаграмма давления топлива (датчик
давления PS-150);
3. вибродиаграмма форсунки (вибродатчик VS-20).
|
PS-150,
Fuel Oil Pressure Transmitter
|
|
PS-150
ДАТЧИК ДАВЛЕНИЯ ТОПЛИВА
|
Диапазоне
измеряемых давлений
выходной сигнал
основная погрешность измерений
максимальная температура ЧЭ
максимальная температура
преобразователя PN-100
напряжение питания
материал корпуса ЧЭ
|
0..150 МПа
0..5 В
+ 1.5 %
140°С
65°C
24 + 0.72 V
40Х13
|
Датчик
используется совместно с клапаном
высокого давления V-200. Соединительная
резьба М20х1,5
PS-150,
Fuel Oil Pressure Transmitter
Датчик для
регистрации давления в топливной системе
высокого давления во время впрыскивания.
Принцип преобразования - емкостной.
Максимальный диапазон измеряемых давлений
0 - 200 МПа. Рабочая температура
чувствительного элемента до 140°С.
Отличительные особенности датчика:
линейность характеристики во всем рабочем
диапазоне, высокая механическая прочность,
малый вес и размеры. Датчик устанавливается
на клапан высокого давления V-200. Дата
окончания разработки - май 1999 г.
|
V-200,High
Pressure Valve
|
V-200
КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
|
Рабочее давление
среды
Максимальное давление
Диапазон рабочих температур
|
0..150 Мпа
200 Мпа
+5..+170°С
|
V-200,High
Pressure Valve

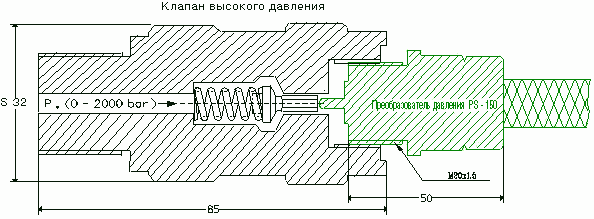

Клапан высокого
давления V-200 предназначен для установки в
топливную систему высокого давления.
Открытие клапана происходит при полной
установке датчика PS-150. Рабочий диапазон
давлений 0 - 200 МПа, при температуре топлива
до 140°С. За счет оригинального
конструктивного решения удалось полностью
исключить характерный для аналогичных
устройств недостаток - протечки топлива во
время установки датчика. Клапан прошел
испытания в лаборатории кафедры СЭУ и ТЭ
ОГМУ. Дата окончания разработки - май 1999 г.
|
|
|
|
