     Параметрическая диагностика дизелей SBV6M540 и Pegaso 9156


     Дизель BV6M-540 (6ЧН 37/40) производства фирмы Deutz – среднеоборотный шести-цилиндровый рядный четырехтактный с газотурбинным наддувом установлен в качестве главного двигателя на сухогрузе дедвейтом 4449т. В качестве вспомогательных дизелей на судне установлены три высокооборотных шестицилиндровых дизеля Pegaso 9156. Основные технические характеристики дизелей приведены в таблицах 1,2.


Таблица 1.

Технические характеристики и максимальные значения параметров
BV6M-540 [1,2]

Диаметр цилиндра 370 мм
Ход поршня 400 мм
Частота вращения коленчатого вала 600 мин-1
Цилиндровая мощность (максимальная) 294 кВт
Средняя скорость поршня 8 м/с
Число цилиндров 6
Удельный эффективный расход топлива 210 г/кВт*ч
Удельный расход масла 1.4 г/кВт*ч
Эффективный к.п.д. 41.5 %
Механический к.п.д. 89 %
Температура выпускных газов за ГТН 410 °С
Температура охлаждающей воды вход/выход 70 / 80 °С
Фазы газораспредления: впускной клапан открытие/закрытие 15° до в.м.т. / 50°
за н.м.т.
выпускной клапан открытие/закрытие 72° до н.м.т. / 16°
за в.м.т.
Давление надувочного воздуха 0.65 кг/см2
Угол опережения впрыска топлива (по индикаторным диагр.) 16.3° до ВМТ

Таблица 2.

Технические характеристики ВОД Pegaso 9156

Диаметр цилиндра 130 мм
Ход поршня 150 мм
Частота вращения коленчатого вала 1500 мин-1
Цилиндровая мощность (максимальная) 130 кВт
Средняя скорость поршня 20 м/с
Число цилиндров 6
Удельный эффективный расход топлива 224.4 г/кВт*ч
Удельный расход масла 1.5 г/кВт*ч
Эффективный к.п.д. 41.5 %
Механический к.п.д. 89 %
Температура выпускных газов за ГТН 410 °С
Температура охлаждающей воды вход/выход 75 / 83 °С
  14.5 : 1
Фазы газораспредления: впускной клапан открытие/закрытие 15° до в.м.т. / 50° за н.м.т.
выпускной клапан открытие/закрытие 72° до н.м.т. / 16° за в.м.т.
Давление надувочного воздуха 0.65 кг/см2
Угол опережения впрыска топлива (по индикаторным диагр.) 29° до ВМТ

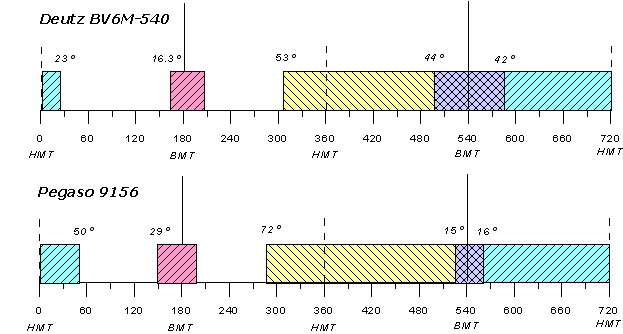

     Диаграммы фаз газораспределения и топливоподачи двух дизелей показаны на
рисунке 1. Большие величины углов опережения впрыска топлива характеризуют «жесткую работу» обоих двигателей.

Рис.1. Диаграммы газораспределения и топливоподачи дизелей
Deutz BV6M-540 и Pegaso 9156

     Двигатели работали на топливе MGO со следующими характеристиками: r=0.8386 (15°С), кинематическая вязкость n=3 (50°С), температура вспышки 70°С min, температура застывания -14°С max, содержание серы 0.2% max.
Дизель BV6M-540 был продиагностирован при частоте при частоте вращения коленчатого вала 583-585 мин-1. В первую очередь были определены и устранены неравномерности в регулировке цикловых подач и углов опережения отдельных цилиндров. В результате удалось добиться более ровного распределения нагрузки между цилиндрами (см. Рис.2). На цилиндре №5 был уменьшен угол опережения подачи топлива до значения и уменьшена цикловая подача. На цилиндре №4 увеличение угла опережения до значения a=17,7 °ПКВ и увеличение цикловой подачи на 2/28 деления рейки позволило привести значения и основных параметров в диапазон допуска. Дальнейшее увеличение угла опережения впрыска топлива на цил.№4 привело бы к значительному повышению «жесткости» рабочего процесса и увеличению ударных нагрузок на подшипники КШМ. Дальнейшее увеличение цикловой подачи на цил.№4 было неэффективным – повышалась температура выпускных газов, при незначительном увеличении среднего индикаторного давления и мощности. Форма вибродиаграммы форсунки цил.№4 позволяет сделать вывод о ее хорошем техническом состоянии [3], таким образом, ревизии подлежал топливный насос высокого давления (нагнетательный клапан и плунжерная пара ТНВД).
После регулировки топливной аппаратуры были устранены дефекты в регулировке механизма газораспределения (МГР) – отбалансированы приводы двухклапанной системы и отрегулированы тепловые зазоры. На дизеле установлены по два впускных и два выпускных клапана на каждом цилиндре.
При нормальном техническом состоянии каждая группа клапанов должна открываться и закрываться одновременно и фазы газораспределения должны соответствовать паспортным значениям.

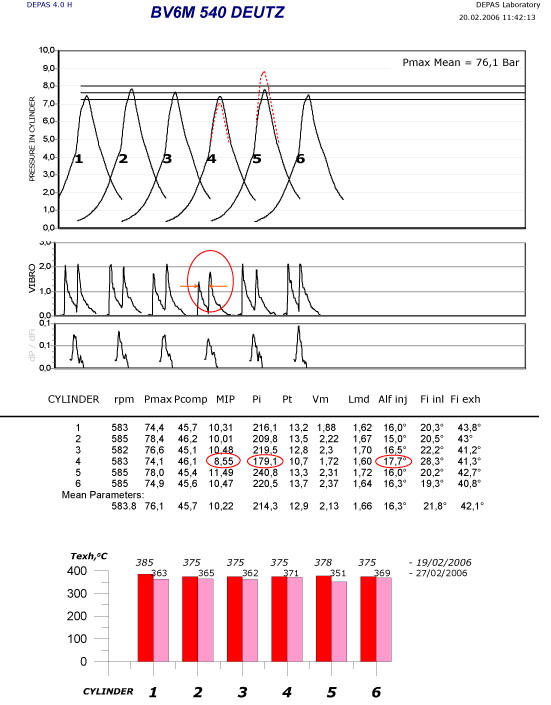

Рис.2. Сводный отчет по цилиндрам дизеля Deutz BV6M-540

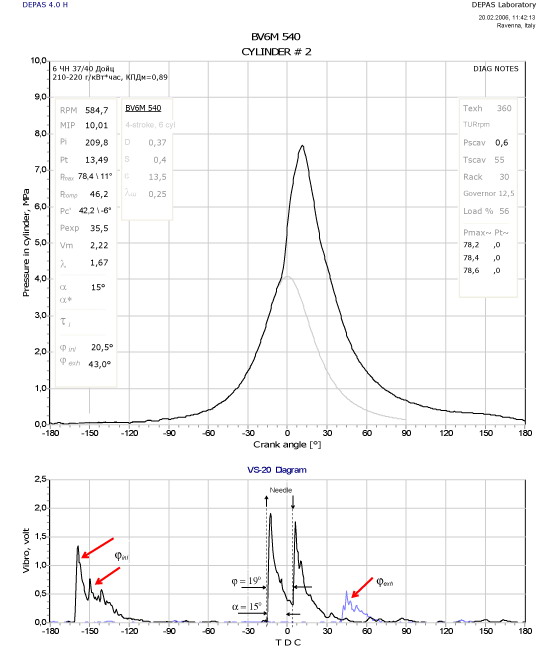

Вибродиаграммы механизма газораспределения отражают качество закрытия клапанов: в случае одновременного закрытия обоих клапанов вибродиаграммы имеет форму импульса с одним пиком, острым передним фронтом и затухающим по экспоненциальному закону, задним фронтом. На рис3. приведен отчет системы D4.0H [3,4] по цил.№2 двигателя BV6M-540.

Рис.3. Развернутая индикаторная диаграмма и вибродиаграмма
топливоподачи и газораспределения цил.№2 Deutz BV6M-540

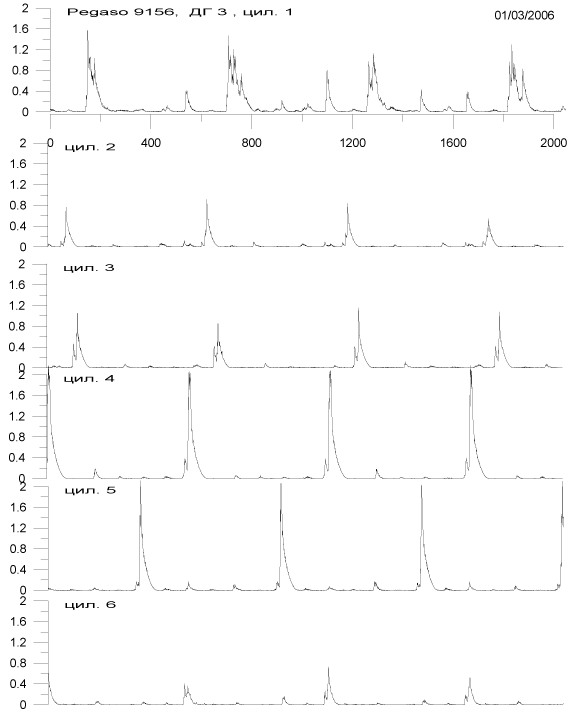

Рис.4. Сводные вибродиаграммы форсунок и МГР дизеля Pegaso 9156
Форсунка цил. 1 - льёт

     Импульс от закрытия впускных клапанов практически не выделяется на первых трех циклах и немного появляется только на 4-м (маркер 5). Ревизия МГР показала необходимость регулировки теплового зазора впускных клапанов. Маркер 4 указывает на двойной импульс, соответствующий закрытию пары выпускных клапанов. Повторяющийся от цикла к циклу двойной импульс характеризует неодновременное закрытие клапанов и необходимость регулировки приводного синхронизирующего механизма. Во время открытия клапанов отсутствует четко выраженный ударный импульс, как при их закрытии, поэтому виброимпульс открытия слабый или вообще отсутствует (маркер 3). Маркер 1 указывает на самый мощный импульс, возникающий при работе форсунки, причем начало впрыска – подъем иглы - показано маркером 2.


     Анализ вибродиаграмм дизеля, не оборудованного индикаторными кранами, не позволяет провести полную параметрическую диагностику цилиндра. Тем не менее, сделать экспресс-оценку технического состояния топливной аппаратуры высокого давления и механизма газораспределения таким методом можно. Необходимо отметить, что анализ фаз топливоподачи и газораспределения провести таким методом невозможно, поскольку нет необходимой информации для точной синхронизации вибродиаграммы (нет импульса от фазового датчика и нет индикаторной диаграммы, по которой можно было бы провести синхронизацию). На рис.5 фазовые диаграммы наложены с учетом известного угла опережения топливоподачи, указанного в таблице 2.
